Comunicato Stampa

Controller raddrizzatore attivo con protezione dall’inversione

14/11/17

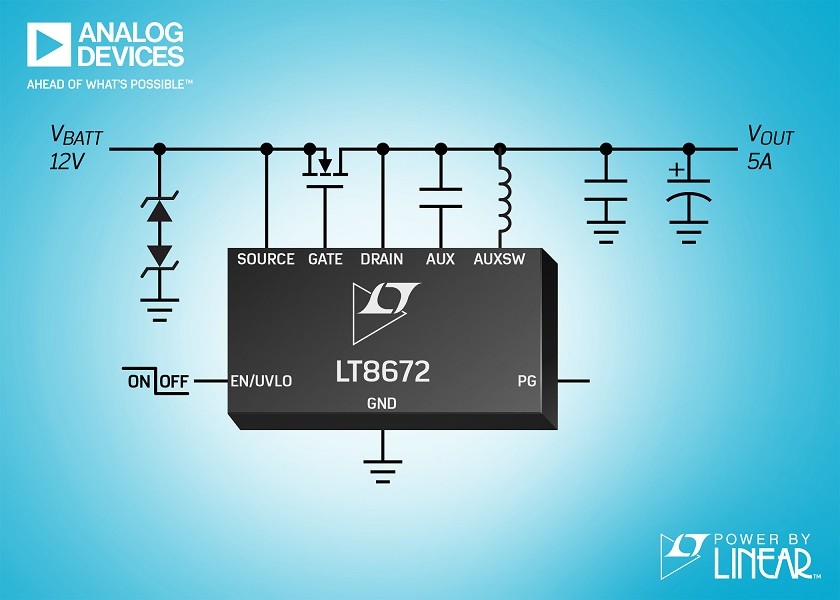

Analog Devices annuncia l’LT8672 di Power by Linear™, un controller con raddrizzatore attivo con protezione dall’inversione della tensione di ingresso fino a –40V.

FotoL'intervallo di tensioni di ingresso da 3V a 42V rende questo dispositivo ideale per le applicazioni automotive in ambienti con avviamento a freddo e avvio/spegnimento con tensioni di ingresso minime di soli 3,0V e transienti load dump fino a 40V. L’LT8672 pilota un MOSFET a canale N esterno, con una caduta di 20mV che riduce la dissipazione di potenza del 90% rispetto a un diodo Schottky, eliminando così la necessità di un costoso dissipatore di calore. Grazie alla risposta ultraveloce ai transienti, il dispositivo soddisfa i severi requisiti delle applicazioni automotive che richiedono il raddrizzamento della corrente di ripple AC in ingresso fino a 100kHz. Inoltre, una corrente di quiescenza di 20µA durante il funzionamento e di 3,5µA in shutdown sono ideali per i sistemi sempre attivi. Il package MSOP-10 compatto e il MOSFET esterno garantiscono una soluzione dall'ingombro ridotto.
Grazie a un ingresso minimo di 3V e una caduta di 20mV, l'LT8672 riduce i requisiti della tensione di ingresso minima durante l’avviamento a freddo e il processo di avvio/spegnimento offrendo circuiti più semplici ed efficienti. Se la fonte di alimentazione in ingresso si guasta o viene cortocircuitata, lo spegnimento velocissimo riduce al minimo le correnti transitorie invertite. Inoltre, un pin power good segnala quando il MOSFET esterno è pronto a ricevere la corrente del carico.
L'LT8672EMS è disponibile in un package MSOP-10. L'LT8672IMS è una versione per applicazioni con temperature industriali, testata e garantita per il funzionamento con temperature di giunzione operative -40°C÷125°C. La versione LT8672HMS è testata e garantita per il funzionamento con temperature di giunzione operative -40°C÷150°C. Per maggiori informazioni, visitare la pagina www.linear.com/product/LT8672.

Riepilogo delle caratteristiche: LT8672

• Protezione degli ingressi in caso di inversione fino a -40V
• Ampio range di tensioni d'esercizio: da 3V a 42V
• Bassa corrente di quiescenza: 20µA durante il funzionamento
• Prestazioni migliori rispetto a un diodo Schottky:
o dissipazione di potenza ridotta di >90%
o caduta ridotta a 20mV
• Rapidissima risposta ai transienti
o raddrizza 6VP-P fino a 50kHz
o raddrizza 2VP-P fino a 100kHz
• Bassa corrente di arresto (3,5µA)
• Soglia precisa per pin di attivazione da 1,21V
• Disponibile in un package MSOP compatto da 10 pin

Prezzo e disponibilità

I campioni di produzione sono già disponibili per l’LT8672 in un package MSOP-10 a partire da $2,25 per 1000 pezzi.

Analog Devices

Analog Devices (NASDAQ: ADI) è leader mondiale nella tecnologia analogica ad alte prestazioni ed è impegnata nella risoluzione delle sfide di progettazione più complesse. I prodotti Analog Devices danno la possibilità di interpretare il mondo che ci circonda creando una connessione tra reale e digitale per mezzo di tecnologie d’avanguardia che rilevano, misurano, collegano e interpretano le grandezze del mondo fisico. Visita il sito http://www.analog.com.
