Regolatore µModule ultrasottile duale da 10A o singolo da 20A con Digital Power System Management

24/09/18

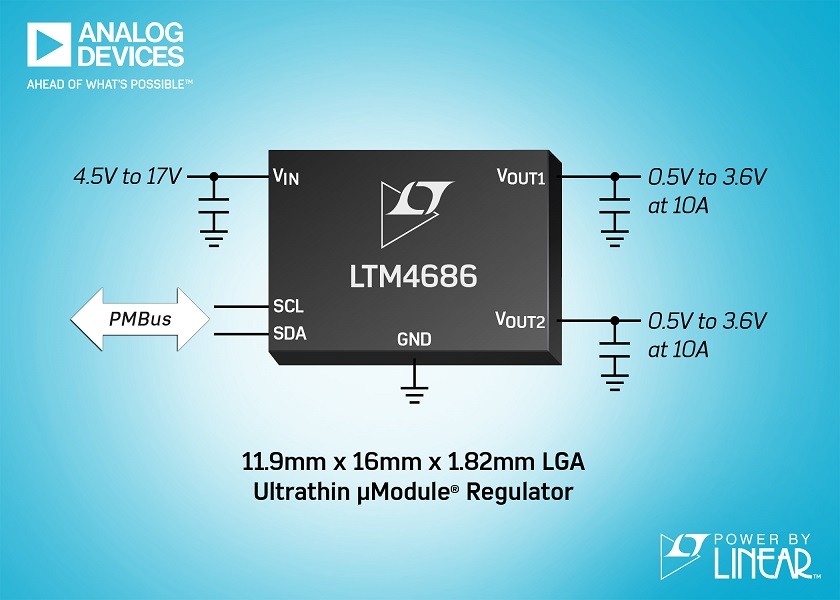

Analog Devices annuncia l’LTM4686 Power by Linear™, un regolatore µModule® ultrasottile step-down a doppia uscita da 10A o a uscita singola da 20A

FotoAnalog Devices annuncia l’LTM4686 Power by Linear™, un regolatore µModule® ultrasottile step-down a doppia uscita da 10A o a uscita singola da 20A con interfaccia PMBus, realizzato in package LGA di 16mm x 11,9mm x 1,82mm. Il package da 1,82mm di altezza permette di collocare l’LTM4686 sul PCB in posizione molto ravvicinata ai carichi quali FPGA o ASIC, condividendo un unico dissipatore che copre entrambi i dispositivi a basso profilo.
Il package ultrasottile permette il montaggio dell’LTM4686 sul retro del circuito stampato, liberando spazio sul lato superiore per componenti quali memorie e IC transceiver. Ciò rende l’LTM4686 adatto per applicazioni con limiti di altezza come nel caso di switch e router di rete per montaggio su rack, sistemi raid e dispositivi per misura e controllo. L'interfaccia PMBus consente agli utenti di misurare e modificare parametri fondamentali dell'alimentazione come tensione, corrente di carico e temperatura.
Gli utenti possono anche programmare il sequencing, le soglie di intervento per le condizioni di errore e le risposte di sistema attraverso il PMBus, con la memorizzazione dei valori e del log degli errori sulla EEPROM integrata.
• Visitando la pagina di prodotto dell’LTM4686, potrete scaricare il data sheet, ordinare campioni e schede di valutazione: http://www.analog.com/LTM4686
• Per vedere il videoclip tecnico sull’LTM4686: http://www.analog.com/ltm4686-video
L’LTM4686 funziona con tensioni d'ingresso da 4,5V a 17V e l’LTM4686-1 da 2,375V a 17V. Questi moduli forniscono una tensione regolabile all’uscita da 0,5V a 3,6V con un errore massimo DC di ±0,5% in temperatura, tra - 40°C e 125°C e forniscono un livello di efficienza dell’80% a 12VIN e 1,0VOUT a pieno carico. L’LTM4686 può erogare 18A da 5VIN a 1VOUT alla temperatura ambiente di 85°C con un flusso d'aria a 400LFM. L’LTM4686, operando in Current Mode ,permette il collegamento delle uscite in parallelo aumentando la capacità di corrente fornita. La frequenza di commutazione interna è regolabile da 250kHz a 1MHz e sincronizzabile con un clock esterno da 250kHz a 1MHz per le applicazioni sensibili al rumore.
Il dispositivo configurabile LTM4686 offre caratteristiche di protezione che comprendono overvoltage e undervoltage, overcurrent e overtemperature. In caso di errore, i dati vengono salvati automaticamente nella EEPROM e il log relativo agli errori può essere recuperato, a scopo di analisi, attraverso l'interfaccia I2C. Per valutare le prestazioni dell’LTM4686, sono disponibili il convertitore USB-PMBus DC1613 utilizzabile con GUI LTpowerPlay®, il programing adapter DC2086 e kit dimostrativi. Per ulteriori informazioni, visitate il sito http://www.analog.com/LTM4686.

Riepilogo delle caratteristiche: LTM4686
• Doppio fast-loop analogico con interfaccia digitale per controllo e monitoraggio
• Doppia uscita da 10A o singola da 20 A
• Ampio intervallo di tensioni d’ingresso: da 4,5V a 17V, da 2,375V a 17V con bias ausiliario da 5V (LTM4686-1)
• Intervallo di tensioni in uscita: da 0,5V a 3,6V
• Errore DC in uscita: ±0,5% massimo in temperatura
• Modalità di controllo in corrente a frequenza costante
• Collegabile in parallelo per la ripartizione della corrente su più moduli
• EEPROM integrata
• Package LGA ultrasottile di 16mm x 11,9mm x 1,82mm

Prezzi e disponibilità
L’LTM4686 è già disponibile a partire da 23,23 $ in un package LGA di 16mm x 11,9mm x 1,82mm.
