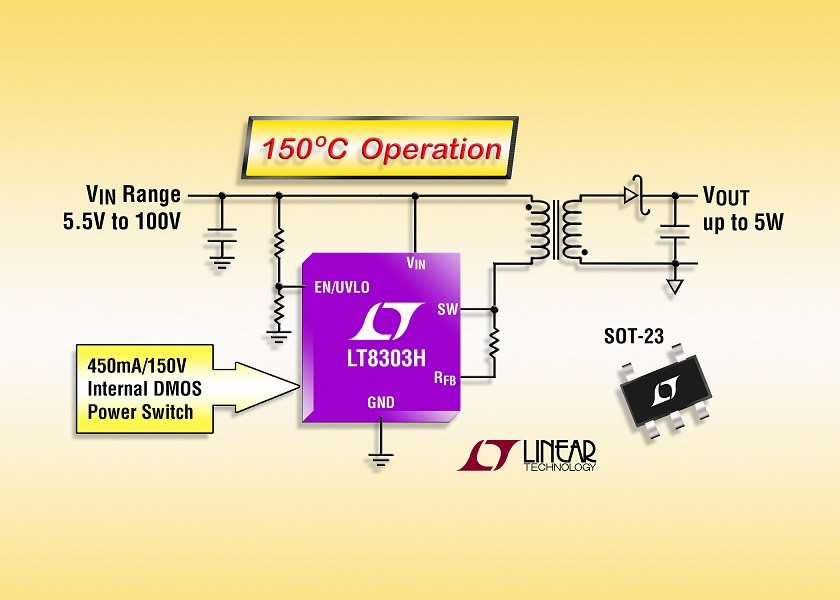

Regolatore di flyback da 100V senza opto-isolatore fornisce 5W in un package SOT-23 e funziona con temperature di giunzione fino a 150°C

Linear Technology Corporation annuncia la versione di grado H dell’LT8303, un regolatore monolitico di flyback con funzionamento garantito per temperature di giunzione fino a 150°C.

Grazie al campionamento della tensione di uscita isolata direttamente dalla forma d’onda di flyback del lato primario, il dispositivo non richiede opto-isolatori o un terzo avvolgimento per la regolazione. L'LT8303 funziona in un intervallo di tensioni di ingresso compreso tra 5,5V e 100V, dispone di uno switch di potenza DMOS integrato da 0,45A/150V e fornisce fino a 5 watt di potenza in uscita, tutte caratteristiche che lo rendono ideale per supportare un'ampia gamma di applicazioni di telecomunicazioni, trasmissione dati, automotive, industriali, medicali e militari.
La tensione di uscita viene impostata in modo semplice tramite un unico resistore esterno e in base al rapporto di trasformazione. Per molte applicazioni è possibile utilizzare una serie di trasformatori preconfigurati (specificati nel data sheet). L'T8303 opera in modalità boundary, uno schema di commutazione del controllo della modalità current mode a frequenza variabile, che in genere offre una regolazione di ±1% della tensione di uscita rispetto a linea e carico. Il funzionamento in modalità boundary consente l'uso di un trasformatore più piccolo di quello utilizzato per progetti CCM (Continuous Conduction Mode) equivalenti. L'alto livello di integrazione e l'uso del funzionamento Burst Mode® a basso ripple, offre una soluzione facile da utilizzare, con un ridotto numero di componenti e ad alta efficienza per la fornitura di potenza isolata.
Altre funzionalità sono la protezione dai sovraccarichi e dai cortocircuiti all'uscita, una corrente di quiescenza operativa senza carico di 70µA, la compensazione del loop interno, l’abilitazione precisa e il blocco della sottotensione con isteresi.
L'LT8303H funziona in un range di temperature compreso tra -40°C e 150°C ed è disponibile in un package SOT-23. I prezzi partono da $3,65/cad. per 1000 unità. Per maggiori informazioni, visitare la pagina www.linear.com/product/LT8303.

Riepilogo delle caratteristiche: LT8303H

• Intervallo VIN da 5,5V a 100V
• Potenza in uscita fino a 5W
• Switch di potenza DMOS integrato onboard da 0,45A, 150V
• Trasformatori di potenza preconfigurati
• Per il feedback della tensione non occorrono opto-isolatori, l'LT1431 o un terzo avvolgimento
• Corrente di quiescenza di 70µA
• Funzionamento in modalità boundary
• VOUT, impostata con due resistori esterni
• Compensazione loop interno
• Abilitazione precisa dell'ingresso e blocco della sottotensione con isteresi
• Package TSOT compatto
• Grado H: temperatura operativa di giunzione tra -40°C e 150°C


I prezzi indicati sono solo a scopo di budget e possono variare in base a dazi, imposte, tasse e tassi di cambio locali.
