Regolatore µModule da 40A con package 3D e induttore impilato migliora la conduzione termica per il funzionamento a temperature più basse

Linear Technology Corporation presenta l'LTM4636, un regolatore di commutazione step-down µModule® da 40A con struttura 3D per una più veloce dissipazione del calore e il funzionamento con temperature più basse il tutto in un package compatto.

Collocando l'induttore nella parte superiore di un package BGA di 16mm x 16mm, l'LTM4636 sfrutta i vantaggi dell'induttore esposto come dissipatore di calore, consentendo il contatto diretto con il flusso d'aria da qualsiasi direzione per raffreddare il dispositivo. L'LTM4636 fornisce 40W (12VIN, 1VOUT, 40A, 200LFM) con un aumento di soli 40°C rispetto alla temperatura ambiente. La piena potenza di 40W viene fornita fino a una temperatura ambiente di 83°C, a 110°C viene supportata una potenza dimezzata di 20W.

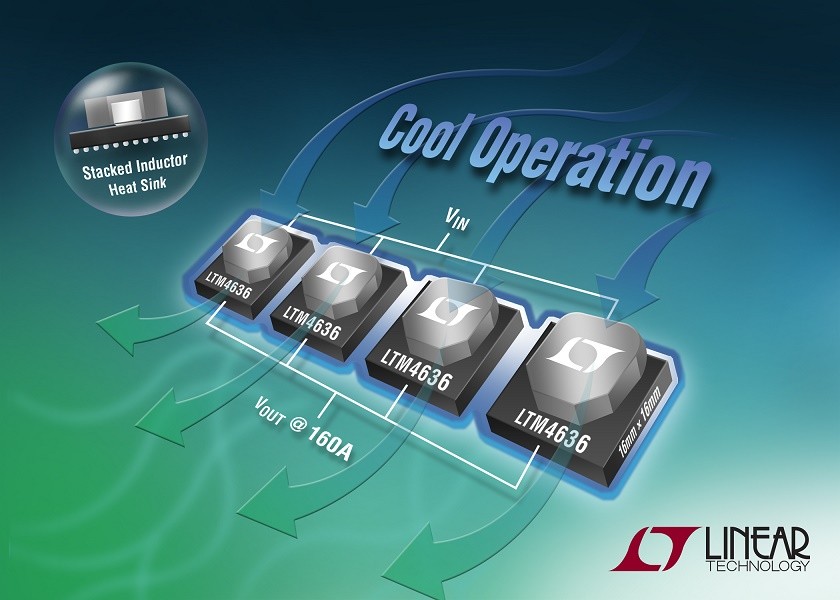

L'LTM4636 funziona con un'efficienza del 92%, 90% e 88%, fornendo rispettivamente 15A, 30A e 40A, a un carico di 1V (12VIN). Il regolatore µModule è scalabile, per cui quattro dispositivi LTM4636 collegati in parallelo in modalità di condivisione della corrente forniscono 160W con un aumento della temperatura di soli 40°C e un'efficienza dell'88% (12VIN, 1VOUT, 400LFM).
Il dispositivo ha un'altezza di soli 7,07mm, incluso l'induttore impilato sulla parte superiore di un package BGA di 16mm x 16mm x 1,91mm. Oltre a dissipare il calore dall'alto, l'LTM4636 è progettato per disperdere in modo uniforme il calore dalla parte inferiore del package verso la PCB con 144 sfere di saldatura BGA, con i relativi gruppi assegnati alla massa (GND), VIN e VOUT dove passa l'alta corrente. Il regolatore LTM4636 µModule offre ai progettisti di sistemi prestazioni termiche avanzate in un package compatto combinando un'eccellente efficienza di conversione DC/DC e una migliorata dispersione del calore.
Il dispositivo funziona con un'alimentazione di ingresso compresa tra 4,7V e 15V e regola tensioni di uscita comprese tra 0,6V e 3,3V. La precisione della tensione di uscita DC totale è di ±3% con temperature comprese tra -40°C e 125°C. Il prezzo parte da $38,85/cad. per 1000 unità. Per maggiori informazioni, visitare la pagina www.linear.com/product/LTM4636.
Riepilogo delle caratteristiche: LTM4636

• L'induttore impilato funge da dissipatore di calore: induttore esposto nella parte superiore del package (struttura 3D)
• Ingresso da 4,7V a 15V
• Uscita da 0,6V a 3,3V fino a 40A
• Scalabile; da 2 a 6 dispositivi in parallelo forniscono corrente di carico da 80A a 240A


I prezzi indicati sono solo a scopo di budget e possono variare in base a dazi, imposte, tasse e tassi di cambio locali.


Linear Technology

Linear Technology Corporation, inclusa nell'indice S&P 500, progetta, produce e commercializza da oltre trent'anni un'ampia gamma di circuiti integrati analogici ad alte prestazioni per le principali aziende di tutto il mondo. I prodotti Linear Technology rappresentano un "ponte" tra il mondo analogico e l'elettronica digitale per le soluzioni del settore industriale, automotive e delle comunicazioni, i dispositivi di rete, i computer, la strumentazione medicale, i prodotti di largo consumo e i sistemi militari e aerospaziali. Linear Technology produce inoltre sistemi di power management, conversione dati e condizionamento dei segnali, circuiti integrati RF e di interfacciamento, sottosistemi µModule→ e dispositivi di rete con sensori wireless. Per ulteriori informazioni, visitare il sito www.linear.com.

, LT, LTC, LTM, Linear Technology, il logo Linear e µModule sono marchi registrati di Linear Technology Corp. Tutti gli altri marchi sono di proprietà dei rispettivi titolari.
