LDO da 45 V a 500 mA offre basso rumore di soli 25µVRMS, PSRR di 60dB a 1MHz e scarica attiva dell'uscita per la protezione del carico

Linear Technology Corporation annuncia l'LT3066, un regolatore lineare ad alta tensione, basso rumore, bassa tensione di dropout che offre precisione, limite di corrente programmabile, scarica attiva, indicatore power good e migliore rapporto PSRR (supply rejection ratio)

Il dispositivo fornisce fino a 500mA di corrente di uscita con una tensione di dropout di 300mV a pieno carico. L'LT3066 include un dispositivo pull down NMOS interno che scarica la tensione di uscita se il pin SHDN viene abbassato o se viene disattivata la tensione di ingresso. La scarica rapida dell'uscita aiuta a proteggere il carico nelle applicazioni che richiedono il condizionamento della potenza all'avvio e allo spegnimento, come nel caso dei sensori di imaging di fascia alta.

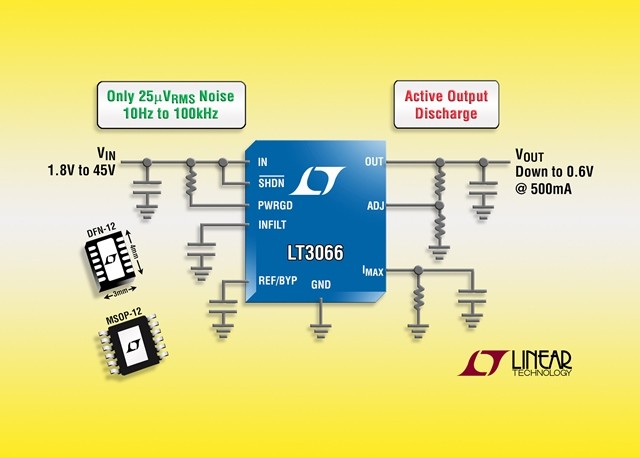

L'LT3066 si caratterizza per l'ampio intervallo di tensione di ingresso compreso tra 1,8V e 45V, in grado di garantire tensioni di uscita regolabili tra 0,6V e 19V. Un singolo condensatore in corrispondenza del pin REF/BYP garantisce un funzionamento a basso rumore di soli 25µVRMS su una larghezza di banda da 10Hz a 100kHz e funzionalità di "soft start" del riferimento, al fine di impedire l'overshoot della tensione di uscita all'accensione. Il valore di tolleranza della tensione di uscita è altamente preciso e corrisponde a ±2% su linea, carico e temperatura. Un singolo condensatore supplementare sul pin INFILT migliora il rapporto PSRR da 15dB a 20dB per le frequenze da 20kHz a 1MHz, con un valore PSRR di 60dB a 1MHz.

Il dispositivo funziona con un condensatore ceramico di uscita da 3,3µF – di dimensioni ridotte e a basso costo – che ottimizza la stabilità e la risposta al transiente. L'indicatore PWRGD dell'LT3066 indica la regolazione dell’uscita. Un'unica resistenza programma il limite di corrente di precisione esterno (±10% sulla temperatura). Inoltre, il dispositivo è dotato di un circuito interno che offre protezione in caso di inversione della polarità della batteria e della corrente, limitazione della corrente con foldback e limitazione della temperatura. L'ampio range di tensioni sia di ingresso che di uscita, insieme alla rapida risposta al transiente e alla bassa corrente di quiescenza (64µA in modalità operativa e -2µA in modalità di arresto), rendono l'LT3066 il dispositivo ideale per alimentatori industriali, alimentatori dei sistemi avionici e del settore automotive, sistemi a batteria e strumentazione che richiedono lunghi tempi di carica e alimentatori ad alta affidabilità che richiedono maggiore protezione.

L'LT3066 è disponibile in un package DFN a 12 pin e MSOP a 12 pin di 3mm x 4mm, entrambi con funzionalità termiche avanzate e ingombro ridotto. Le versioni di grado E e I sono disponibili in stock con una temperatura operativa di giunzione compresa tra -40°C e +125°C. I prezzi partono da $ 2,00/cad. per la versione di grado E in quantità di 1.000 pezzi. Per maggiori informazioni, visitare la pagina www.linear.com/product/LT3066.

Riepilogo delle caratteristiche: LT3066

• Corrente di uscita: 500mA
• Tensione di dropout: 300mV
• Range di tensioni d'ingresso: da 1,8V a 45V
• Limite di corrente programmabile con precisione: ±10%
• Scarica attiva
• Indicatore power good
• Un singolo condensatore sul pin INFILT migliora il rapporto PSRR ad alta frequenza da 15dB a 20dB
• Basso rumore: 25μVRMS (da 10Hz a 100kHz)
• Tensione di uscita regolabile: da 0,6V a 19V
• Il soft start a singolo condensatore avvia il riferimento e riduce il rumore di uscita
• Tolleranza dell'uscita: ±2% su linea, carico e temperatura
• Stabilità con condensatori ceramici di uscita a bassa ESR (minimo 3,3µF)
• Limitazione della corrente con protezione foldback
• Corrente di shutdown: <2µA
• Protezione contro l'inversione di polarità della batteria e limitazione termica
• Package DFN a 12 pin e MSOP a 12 pin da 3mm x 4mm
