Amplificatore operazionale micropower da 30µV con tempo di assestamento di 15µS allo 0,0015%

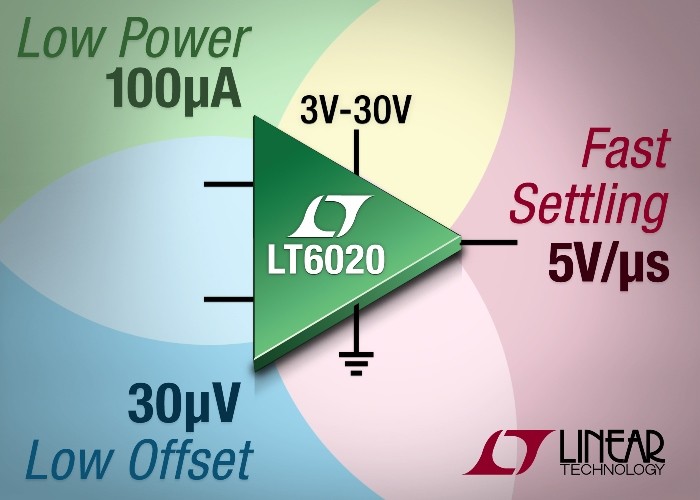

Linear Technology presenta l'LT6020, un doppio amplificatore operazionale da 3V a 30V ad assestamento rapido con una tensione di offset di ingresso max. di 30µV e deriva VOS max. di 0,5µV/°C. Mentre la corrente di alimentazione è di soli 100 µA max. per amplificatore, un circuito proprietario di miglioramento della slew rate fornisce una risposta in uscita rapida e pulita.

L'LT6020 si assesta allo 0,0015% in meno di 15µs a prescindere dal fatto che lo step di uscita sia 5V o 25V. Il circuito di ingresso espressamente progettato mantiene un'impedenza elevata, riducendo al minimo i picchi di corrente associati a step veloci per step-up dell'ingresso fino a 5V. Queste caratteristiche rendono l'LT6020 ideale per i sistemi di acquisizione dati multiplexati ad alta precisione, applicazioni buffer DAC e strumentazione portatile ad alta precisione.
L'LT6020-1 include una modalità shutdown che riduce la corrente di alimentazione a meno di 3µA quando l'amplificatore è attivo. Il tempo di attivazione di 100µs e la veloce slew rate garantiscono il funzionamento a basso consumo nelle applicazioni con duty-cycle, come quelle basate sulla tecnologia di rete a sensori wireless Dust Networks® di Linear Technology.
Con funzionamento garantito nei range di temperature da -40°C a 85°C e da -40°C a 125°C, l'LT6020 è disponibile nei package MSOP-8 e DFN di 3 x 3mm. I prezzi partono da $1,85/cad. per 1.000 unità. Per maggiori informazioni, visitare la pagina www.linear.com/product/LT6020




Riepilogo delle caratteristiche: LT6020

• Tensione di offset di ingresso max. 30μV (package MSOP)
• Deriva max. 0,5μV/°C (package MSOP)
• Eccellente rapporto slew rate/potenza assorbita
o Slew rate di 5v/μs (step 10V)
o Corrente di alimentazione max. 100μA
• Bassa corrente di polarizzazione in ingresso max. 3nA
• Range di alimentazione da 3V a 30V
• Oscillazioni uscite rail-to-rail
• Range di temperature compreso tra –40°C e 125°C
• Modalità di shutdown a corrente di alimentazione max. 3μA (LT6020-1)
• Package MSOP a 8 conduttori e DFN da 3 x 3mm

Linear Technology

Inclusa nell'indice S&P 500, Linear Technology Corporation da oltre trent'anni progetta, produce e commercializza un'ampia gamma di circuiti integrati analogici ad alte prestazioni per le principali aziende di tutto il mondo. I prodotti Linear Technology rappresentano un "ponte" tra il mondo analogico e l'elettronica digitale per le soluzioni del settore industriale, automotive e delle comunicazioni, i dispositivi di rete, i computer, la strumentazione medicale, i prodotti di largo consumo e i sistemi militari e aerospaziali. Linear Technology produce inoltre sistemi di power management, conversione dati e condizionamento dei segnali, circuiti integrati RF e per interfacce, sottosistemi µModule e dispositivi di rete con sensori wireless. Per ulteriori informazioni, visitare il sito www.linear.com

LT, LTC, LTM, Linear Technology, il logo Linear e µModule e Dust Networks sono marchi registrati di Linear Technology Corp. Tutti gli altri marchi sono di proprietà dei rispettivi titolari.
