Regolatore flyback isolato elimina il fotoaccoppiatore e fornisce fino a 6 watt

Linear Technology Corporation presenta l'LT8301, un regolatore monolitico di tipo flyback che semplifica in modo significativo la progettazione dei convertitori DC/DC isolati.

Grazie al campionamento della tensione di uscita isolata direttamente dalla forma d'onda di flyback sul lato fronte primario, il componente non richiede optoisolatori o un terzo avvolgimento per la regolazione. L'LT8301 funziona in un intervallo di tensioni in uscita compreso tra 2,7V e 42V, dispone di uno switch di potenza a 1,2A e 65V e fornisce fino a 6W di potenza in uscita, tutte caratteristiche che rendono questo dispositivo ideale per supportare un'ampia gamma di applicazioni industriali, medicali, di trasmissione dati, militari e automotive.
L'LT8301 funziona in modalità boundary (uno schema di commutazione a controllo in corrente e frequenza variabile) per una regolazione tipica di ±5% rispetto a linea, carico e range di temperatura. La tensione di uscita viene impostata in modo semplice da un unico resistore e sulla base del rapporto di trasformazione. Per molte applicazioni è possibile utilizzare una serie di trasformatori preconfigurati (specificati nel data sheet). L'alto livello di integrazione, la modalità boundary e il funzionamento BurstMode® a basso ripple caratterizzano una soluzione semplice da utilizzare, con ridotto numero di componenti e altamente efficiente. Caratteristiche supplementari sono la protezione contro il sovraccarico, una corrente di riposo senza carico di 380µA con tensione di uscita in regolazione, soft start interno, compensazione del loop interno e compensazione del diodo della temperatura in uscita.
L'LT8301 è disponibile in un package TSOT-23. La versione estesa e quella industriale funzionano con un range di temperature di giunzione da –40°C a 125°C. La versione automotive per alte temperature funziona nel range da –40°C a 150°C, mentre quella militare da –55°C a 150°C. I prezzi partono da $2,76/cad. per quantità di 1000 pezzi. Per maggiori informazioni, visitare la pagina www.linear.com/product/LT8301

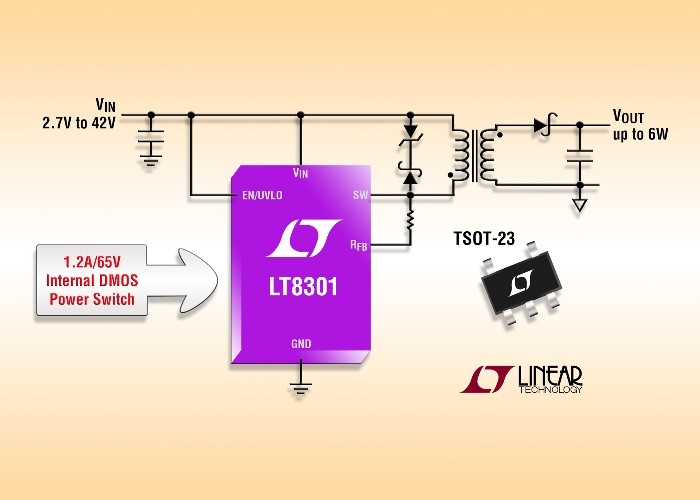

Riepilogo delle caratteristiche: LT8301

• VIN compresa tra 2,7V e 42V
• Switch di potenza integrato onboard da 1,2A, 65V
• Nessun fotoaccoppiatore, trasformatore o terzo avvolgimento richiesto per il feedback
• Corrente di riposo di 380µA
• Funzionamento in modalità boundary
• VOUT impostata con due resistori esterni
• Trasformatori preconfigurati
• Compensazione della temperatura della tensione di uscita
• Package TSOT-23
• Versioni estesa e industriale: temperatura operativa di giunzione tra -40°C e 125°C
• Versione automotive: temperatura operativa di giunzione tra -40°C e 150°C
• Versione militare: temperatura operativa di giunzione tra –55°C e 150°C
