Regolatore step-down µModule a tre uscite da 28VIN con dissipatore integrato fornisce 70W in 4,5cm2

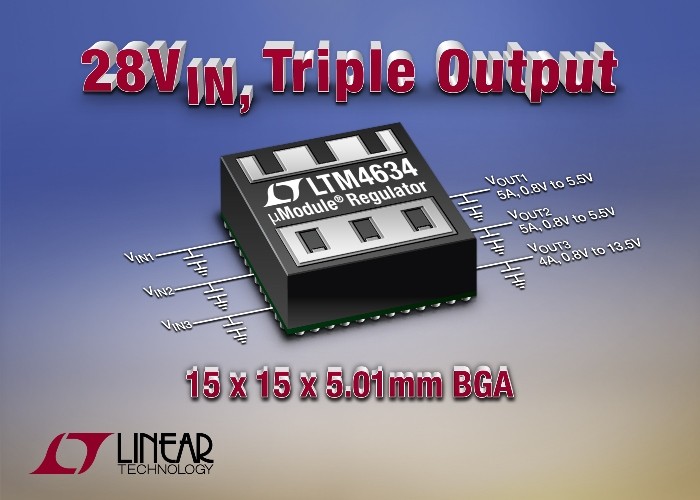

Linear Technology Corporation presenta l'LTM4634, un regolatore step-down µModule® (micromodule) a tre uscite in un package BGA di 15 x 15 x 5,01mm con dissipatore di calore integrato.

Questo package con funzionalità termiche avanzate consente all'LTM4634 di fornire massima corrente a tutte e tre le uscite (5A, 5A e 4A), più di 70W di potenza di uscita a una temperatura ambiente di 65°C con flusso d'aria di 200LFM. Combinato con solo 13 condensatori ceramici e tre resistenze, l'LTM4634 è adatto a schede a circuiti stampati a doppio lato da 4,5cm2. L'LTM4634 include tre controller DC/DC, switch di potenza, induttori e compensazione in un unico package. La tensione di uscita regolata per i canali 1 e 2 è regolabile da 0,8V a 5,5V e da 0,8V a 13,5V per il terzo canale; tutti e tre i canali hanno una precisione di ±1,5% rispetto a linea, carico e temperatura. La combinazione di ampio range di tensioni di uscita, package ad efficienza termica, regolazione precisa e ingombro ridotto rendono l'LTM4634 adatto a regolare bus di potenza intermedi comuni da 12V, 5V e 3,3V nella strumentazione e in applicazioni di comunicazione e industriali.
I tre switch dell'LTM4634 funzionano con una tensione di ingresso compresa tra 4,75V e 28V. Pin di potenza separati per ciascuno switch consentono di alimentare il canale 1 e/o 2 da un bus intermedio da 12,5V, 50W dal canale 3. I tre switch, che funzionano con lo stesso segnale di clock interno o esterno opzionale, hanno uno sfasamento di fase interno di 120° per ridurre al minimo il ripple in ingresso. Per carichi superiori a 5A, i canali 1 e 2 possono essere collegati in parallelo per supportare fino a 10A. Il regolatore include la protezione dei guasti dovuti a sovratensione e sottocorrente delle uscite. La temperatura interna dell'LTM4634 può essere osservata tramite due monitor della temperatura interna con diodi posizionati accanto alle fasi di potenza.
L'LTM4634 è già disponibile nella versione con temperatura operativa interna compresa tra –40°C e +125°C. Il prezzo parte da $38,11/cad. per 1.000 pezzi. Per maggiori informazioni, visitare la pagina www.linear.com/product/LTM4634



Riepilogo delle caratteristiche: LTM4634

• Soluzione step-down a tre uscite, 28VIN, 70W in meno di 4,5cm2
o Soluzione completa che richiede un numero ridotto di condensatori ceramici e resistenze
• Package BGA di 15 x 15 x 5,01mm con dissipatore di calore integrato
• Corrente di uscita completa (5A, 5A, 4A) su tutti i canali con temperatura ambiente di 65°C e flusso d'aria di 200 LFM, nessun dissipatore esterno
• Funzionamento VIN nel range da 4,75V a 28V con ingressi separati per ciascun canale
• VOUT con precisione di ±1,5% regolabile dall'utente tra:
o Canale 1: da 0,8V a 5,5V
o Canale 2: da 0,8V a 5,5V
o Canale 3: da 0,8V a 13,5V
• I canali 1 e 2 possono essere collegati in parallelo per fornire fino a 10A

I prezzi indicati sono solo a scopo di bilancio e possono variare in base a dazi, imposte, tasse e tassi di cambio locali.
